一、思宇空气增压系统组成:

思宇空气增压系统主要由思宇空气增压泵(或者思宇气体增压泵)和储气罐组成。

标准配件包括:储气罐,调压开关,二联体,连接管路及接头消音器等。

可选配件包括相应机箱,数显压力表等。

二、思宇空气增压系统原理:

空气增压系统连接图如下:

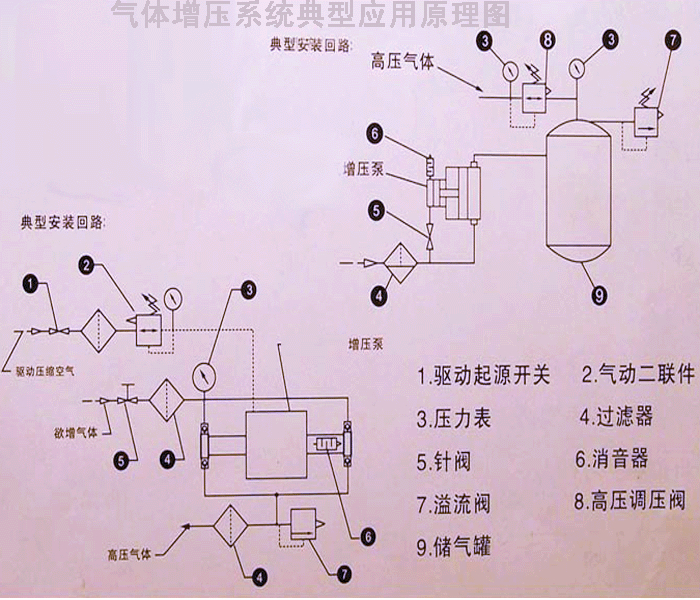

空气增压系统原理图 :

空气增压系统原理图

三、思宇空气增压系统型号选择:

型号

增压比

最大压力

气体出口压力计算公式

最小进口压力

最大流量L/min

Ps

Po

QDDY-1

1:1

10bar

8bar

1*Pa

0.1bar

860

QDDY-2

2:1

10bar

16bar

2*Pa

0.1bar

420

QDDY-3

3:1

10bar

24bar

3*Pa

0.1bar

312

QDDY-4

4:1

10bar

32bar

4*Pa

0.1bar

260

QDDY-5

5:1

10bar

40bar

5*Pa

0.1bar

220


Pa=驱动气压 Ps=输入气压 Po=输出气压,流量为标态下流量,且要求驱动气压为8公斤 当被增压的气体为空气时此时最终实现的气体压力为:驱动气压*增压比 当被增压的气体为非空气(如氮气)最终实现的压力为:驱动气压*增压比+氮气进气压力 常用压力单位换算:1bar=0.1MPa=1公斤=145psi

注:以上型号为常用型号,需要更高压力可以换用思宇气体增压泵,详细参数见气体增压泵。

四、思宇空气增压系统应用范围:

压缩空气末端局部升压

天然气提升压力

安全阀门校定

阀门及井口装置水中冒泡试验

气压调节器的检测

可增压氮气,氢气,空气,甲烷等各种气体
